Sürgülü Vanalar

Sürgülü Vanalar

DVD Sürgülü Vanalar tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar.

Vanalar tam açık konumdayken ise su akışına olanak verirler. DVD Sürgülü Vanalarının regülasyon amaçlı kullanılması tavsiye edilmez.

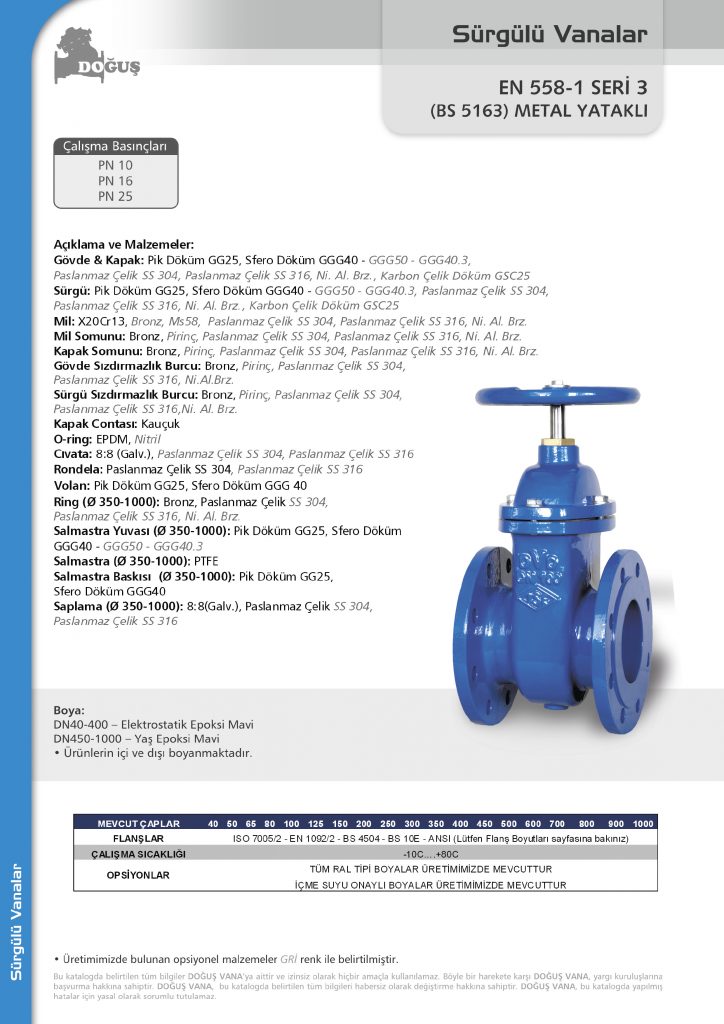

Metal Yataklı

DVD Metal Yataklı Sürgülü Vanalarında fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır.

Çalışma esnasında mil; mil yuvasında dönerek vana klapesini hareket ettirir. Ovalanmış mil tasarımı sayesinde düşük tork değerlerine sahip DVD Metal Yataklı Sürgülü Vanaları, düşük enerji harcanarak kolaylıkla açılıp kapanır.

Mil, yatay oynamalara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil eksenine dik herhangi bir bükülme olasılığını düşürür.

Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz.

Gövde ve klapede bulunan oturma yüzeylerinde ise preslenmiş burçlar bulunmakta ve bu sayede vana tam kapalı durumdayken sızdırmaz bir yüzey elde edilmektedir.

Anma Çapı
DN40-DN1200
Anma Basıncı
PN10-PN63
Aksesuarlar
Volan
Cap Top
Buşakle
Dişli Kutusu
Elektrik Aktüatör
Bypass
Pozisyon İndikatörü
Zincir Volan
Boşaltma Tapası
 L Boyu Standartı
EN558-1 Seri 14-15-3
(DIN 3202 F4-F5-BS)

Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E ANSI

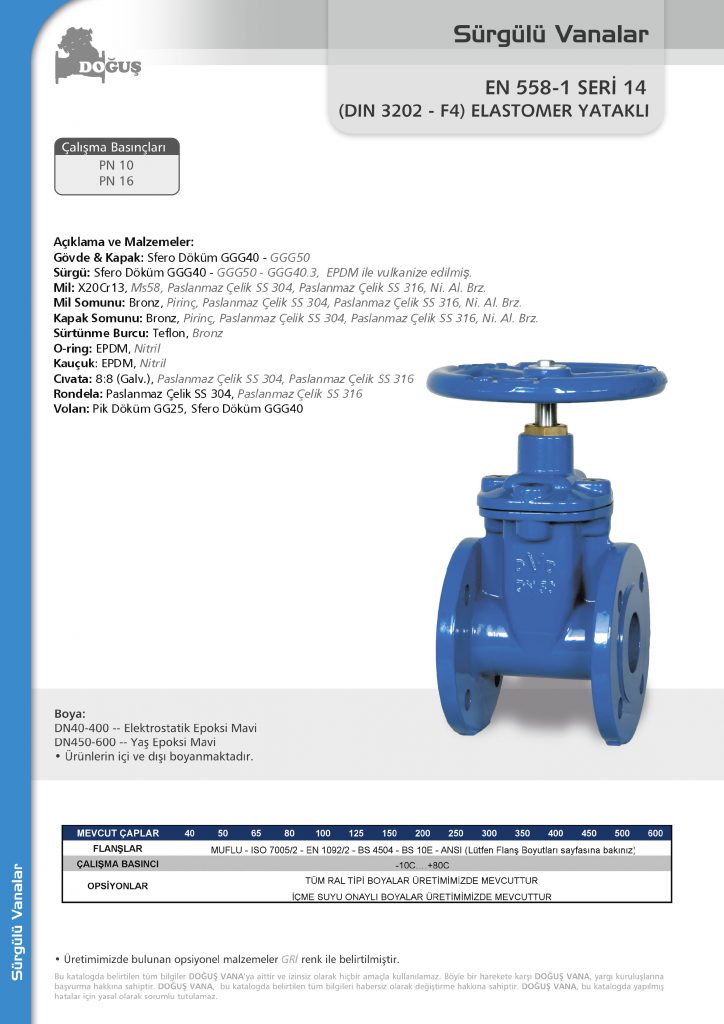

Elastomer Yataklı

DVD Elastomer Yataklı Sürgülü Vanalarında fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır.

Çalışma esnasında mil; mil yuvasında dönerek vana klapesini hareket ettirir. Ovalanmış mil tasarımı sayesinde düşük tork değerlerine sahip DVD Elastomer Yataklı Sürgülü Vanaları, düşük enerji harcanarak kolaylıkla açılıp kapanır.

Mil, yatay oynamalara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil eksenine dik herhangi bir bükülme olasılığını düşürür.

Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz.

Metal yataklı sürgülü vanaların aksine elastomer yataklı vana gövdelerinde, vana kapanırken vulkanize sürgünün oturacağı herhangi bir yuva yoktur. Bu sayede suda bulunabilecek partiküller bu yuvada toplanıp sızdırmazlığı önleyemezler. Ayrıca sürgü ile sızdırmazlık yüzeyi arasına herhangi bir partikül sıkıştığında, kauçuk malzeme esneyerek sızdırmazlığın bozulmasını önler.



Anma Çapı
DN40-DN600
Anma Basıncı
PN10-25
L Boyu Standartı
EN558-1 Seri 14-15-3
(DIN 3202 F4-F5-BS)
Gövde Malzeme Alternatifleri
Sfero Döküm


Aksesuarlar
Volan
Cap Top
Buşakle
Dişli Kutusu
Elektrik Aktüatör
Bypass
Pozisyon İndikatörü
Zincir Volan
Sürgü Yatakları
Flanş Alternatifleri
EN 1092/2 BS 4504 BS10E ANSI

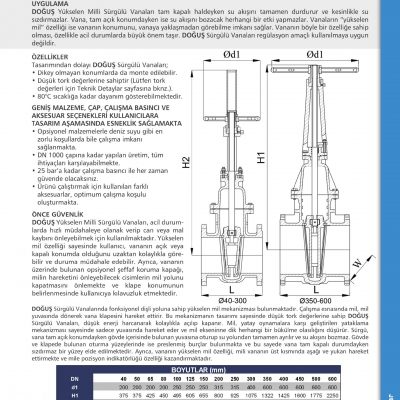

Yükselen Milli

DVD Yükselen Mili Sürgülü Vanalarında fonksiyonel dişli yoluna sahip yükselen mil mekanizması bulunmaktadır.

Çalışma esnasında mil; mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip DVD Sürgülü Vanaları, düşük enerji harcanarak kolaylıkla açılıp kapanır.

Mil, yatay oynamalara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil eksenine dik herhangi bir bükülme olasılığını düşürür.

Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz.

Gövde ve klapede bulunan oturma yüzeylerinde ise preslenmiş burçlar bulunmakta ve bu sayede vana tam kapalı durumdayken sızdırmaz bir yüzey elde edilmektedir. Ayrıca, vananın yükselen mil özelliği, mili vananın üst kısmında aşağı ve yukarı hareket ettirmekte ve mile pozisyon indikatörlüğü özelliği kazandırmaktadır.





Anma Çapı
DN40-DN1200
Anma Basıncı
PN10-63
L Boyu Standartı
EN558-1 Seri 14-15-3
(DIN 3202 F4-F5-BS)
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz


Aksesuarlar
Volan
CapTop
Buşakle
Dişli Kutusu
Elektrik Aktüatör
Bypass
Pozisyon İndikatörü
Zincir Volan
Boşaltma Tapası
Jacking Screw
Sürgü Yatakları
Flanş Alternatifleri
EN 1092/2 BS 4504 BS10E ANSI
