Hava Vanaları

Hava Vanaları

DVD Hava Vanaları, sistemde oluşan hava tahliye & emiş sorunlarını ve bu sorunlar sonucu oluşabilecek boru patlamalarını engellemek için kullanılır.

Bu ürün, içerisinde yüzer top bulunan bir gövdeden oluşmaktadır. Yüzer top, su yükselmesi ile oluşabilecek yatay hareketlere karşı bir yataklama ile sabitlenmiş ve sadece düşey yönde hareket edebilmektedir.

Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken ve hava emerken, top tamamen sabit kalır ve vananın erken kapanmasını önler.

Sadece su seviyesinde bir yükselme olduğu taktirde top yüzerek vanayı kapatır ve su seviyesinde bir azalma olduğunda top aşağı hareket ederek vanayı açar, sisteme hava emilmesine neden olur.

Özel tasarımı sayesinde DVD Hava Vanaları, benzerlerinden daha yüksek tahliye ve emme kapasitelerine sahiptir.

Tek Küreli & Çift Fonksiyonlu

DVD Tek Küreli Hava Vanaları iki fonksiyon gerçekleştirmek için tasarlanmıştır:

1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.

2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.



Anma Çapı
DN40-DN500
Anma Basıncı
PN10-63
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz


Aksesuarlar
Tam Geçişli / Redüksiyonlu Geçişli
Kontrol Tapası
Manifold Bağlantı
SS Şamandıra
Kauçuk Kaplama
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

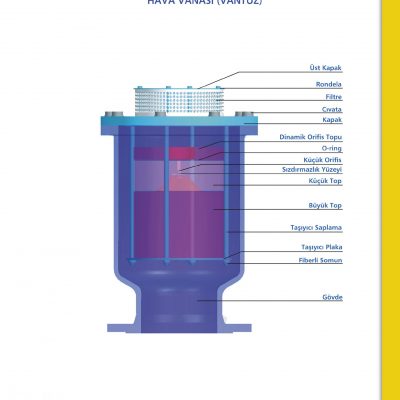

Çift Küreli & Üç Fonksiyonlu

DVD Çift Küreli Hava Vanaları üç fonksiyon gerçekleştirmek için tasarlanmıştır:

1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.

2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.

3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.



Anma Çapı
DN40-DN500
Anma Basıncı
PN10-63
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz


Aksesuarlar
Tam Geçişli / Redüksiyonlu Geçişli
Kontrol Tapası
Manifold Bağlantı
SS Şamandıra
Kauçuk Kaplama
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

Tek Küreli & Dört Fonksiyonlu Darbesiz

DVD Darbesiz Hava ve Vakum Vanaları, Çift Küreli Hava ve Vakum Vanalarının üç fonksiyonu dahil olmak üzere, olası bir darbeye karşı, ekstra bir yastık fonksiyonu gerçekleştirmek için tasarlanmıştır:

1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.

2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.

3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.

4. Sistemin ilk çalışmasında veya çalışma esnasında oluşabilecek darbeleri, sistemde bir hava yastığı oluşturarak önleme.



Anma Çapı
DN40-DN500
Anma Basıncı
PN10-63
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz
Kauçuk Kaplama


Aksesuarlar
Kontrol Tapası
Manifold Bağlantı
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

Vakum Vanası

DVD Vakum Vanaları, tek fonksiyon gerçekleştirmek için tasarlanmıştır:

1. Sistemde oluşan bir vakum durumunda, boru hattına kısa bir sürede büyük hava kütleleri emerek boru hattının patlamasını önlemek.

Vakum Vanaları, özellikle boru hattı üzerindeki kritik noktalara yerleştirilmekte ve acil durumlarda hat içerisine büyük miktarlarda hava emebilmektedir.



Anma Çapı
DN40-DN500
Anma Basıncı
PN10-40
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz


Aksesuarlar
Karşı Ağırlıklı Tasarım
Yaylı Tasarım
Dahili Hava Tahliye Vanası
Manifold Bağlantı
Kontrol Tapası
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

1” Tek Küreli & Tek Fonksiyonlu

DVD 1” Hava Vanaları tek bir fonksiyon gerçekleştirmek için tasarlanmıştır:

1. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.

1” Hava Vanaları, özellikle pompa istasyonlarında; boru hattı verimini düşüren çözünmüş hava kabarcıklarının tahliyesini sağlamakta, böylelikle pompalama maliyetlerini düşürmektedir.



Anma Çapı
DN25-DN200
Anma Basıncı
PN10-63
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum
Bronz Kauçuk Kaplama


Aksesuarlar
Dişli veya DN40-200 Flanş Bağlantısı
Küresel İzolasyon Vanası
SS Şamandıra
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

Üç Fonksiyonlu Atık Su

DVD Atık Su Hava Vanaları, atık su ve kanalizasyon sistemlerinde kullanılmaktadır ve tek bir gövdede üç fonksiyon gerçekleştirmek için tasarlanmıştır:

1. Sistemin ilk çalışmasında, borular pis su ile doldurulurken büyük hava/gaz miktarlarının sistemden tahliye edilmesi.

2. Sistemin kapatılması ile borudaki su boşaltılırken, büyük hava/gaz miktarlarının sisteme emilmesi.

3. Çalışma esnasında oluşan küçük hava/gaz kabarcıklarının tahliye edilmesi.

Özel sızdırmazlık mekanizması sayesinde partiküllere karşı tıkanma yaşanmaz ve partiküllü akışkanlarda çalışabilir.



Anma Çapı
DN50-DN200
Anma Basıncı
PN10-25
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Paslanmaz Çelik


Aksesuarlar
Darbesiz Kapanma
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

Gömme Tip

DVD Yer Altı Gömme Tip Hava Vanaları, vana odası gerektirmeden toprağa gömülebilir ve tek gövdede üç fonksiyon gerçekleştirmek için tasarlanmıştır:

1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.

2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.

3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.

Vana üzerinde dahili olarak bulunan Paslanmaz Koruma Kılıfı sayesinde, ürün direkt olarak toprağa gömülebilmektedir. Bu sayede maliyetli bir Sanat Yapısı gerektirmez.

Ayrıca, herhangi bir izolasyon vanası gerektirmeksizin; vana altında bulunan dahili özel kapatma mekanizması sayesinde, Hava Vanası üst kapağın kaldırılmasıyla sökülebilir.



Anma Çapı
DN50-DN80
Anma Basıncı
PN10-16
L Boyu Standardı
Gövde Malzeme Alternatifleri
POM SS Kılıf
POM PE Kılıf


Aksesuarlar
Buşakle Kazanı
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI
