İğneli Vanalar

İğneli Vanalar

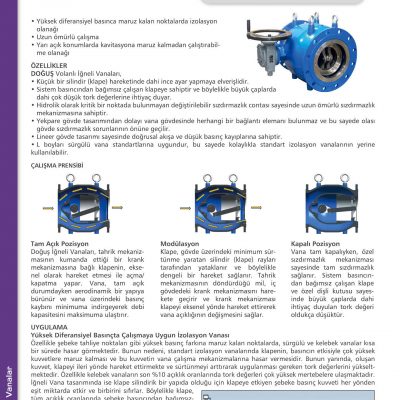

DVD İğneli Vanaları, tahrik mekanizmasının kumanda ettiği bir krank mekanizmasına bağlı klapenin, eksenel olarak hareket etmesi ile açma/kapatma yapar.

Vana, tam açık durumdayken aerodinamik bir yapıya bürünür ve vana üzerindeki basınç kaybını minimuma indirgeyerek debi kapasitesini maksimuma ulaştırır.

Klape, gövde üzerindeki minimum sürtünme yaratan silindir (klape) rayları tarafından yataklanır ve böylelikle dengeli bir hareket sağlanır.

Tahrik mekanizmasının döndürdüğü mil, iç gövdedeki krank mekanizmasını harekete geçirir ve krank mekanizması klapeyi eksenel yönde hareket ettirerek vana açıklığının değişmesini sağlar.

Vana tam kapalıyken, özel sızdırmazlık mekanizması sayesinde tam sızdırmazlık sağlanır.

Sistem basıncından bağımsız çalışan klape ve özel dişli kutusu sayesinde büyük çaplarda dahi ihtiyaç duyulan tork değeri oldukça düşüktür.

Anma Çapı
DN65-1400
Anma Basıncı
PN10-63
Gövde Malzeme Alternatifleri
Sfero Döküm


Aksesuarlar
Dişli Kutusu
Elektrik Aktüatör
Hidrolik Karşı Ağırlıklı Aktüatör
Kavitasyon Kafesi / Yivli Silindir
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI
