Çekvalfler

Çekvalfler

DVD Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan, akışkanın geri dönüşünü önlemek için kullanılan vanalardır.

DVD Çekvalf sızdırmazlık sistemi sayesinde geri akış esnasında tam sızdırmazlık sağlar.

Normal su akışının yaşandığı durumlarda ise klapenin tasarımı sayesinde basınç kaybı minimuma indirgenir.

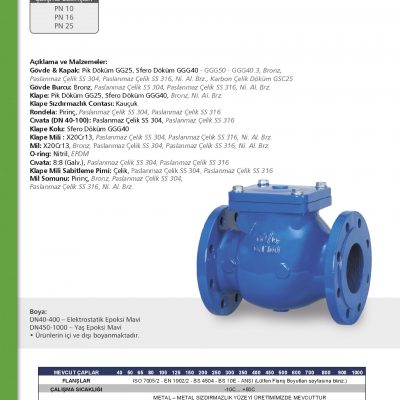

Çalpara Tip

DVD Çalpara Çekvalfleri, çift taraflı yataklanmış bir mil üzerinde dönüş yapabilen bir klape mekanizmasına sahiptir.

Normal akış durumunda klape, akış ile birlikte açılarak düzenli bir su geçişi sağlar ve basınç kaybını minimuma indirger.

Sistemde basınç değişimi yaşandığı takdirde ve akışkan geri dönerken, klape kapatma yönünde geçer ve gövde üzerindeki burca temas ederek vanayı kapatır.

Özel DVD aksesuarları sayesinde klapenin daha yavaş veya daha hızlı kapanması sağlanabilir.



Anma Çapı
DN40-DN1000
Anma Basıncı
PN10-63
L Boyu Standardı
EN558-1 Seri 48-10
(DIN 3202 F6-BS5153)
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz


Aksesuarlar
Karşı Ağırlık
Yay
Koruma Kafesi
By-pass
Hidrolik Fren (Dashpot)
Limit Switch
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

Silent Tip

DVD Silent Çekvalfleri, herhangi bir geri akış yaşandığında, tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır.

DVD Silent Çekvalfleri, standart çekvalflere oranla çok daha hızlı tepki gösterir ve sessiz kapanır. Ayrıca, vananın sızdırmazlığı kauçuk malzeme ile sağlanır. Bu da %100 sızdırmazlığı garanti eder.

Yaylı sistem ile klape, geri akış vanaya ulaşmadan önce kapanır. Dolayısıyla sistemde, vana kapanması nedenli darbe koşulları oluşmaz.

DVD Silent Çekvalfleri, glob tasarıma sahip olmakla basınç kaybını minimuma indirger ve tüm konumlarda monte edilebilir.



Anma Çapı
DN40-DN1000
Anma Basıncı
PN10-40
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz


Aksesuarlar
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

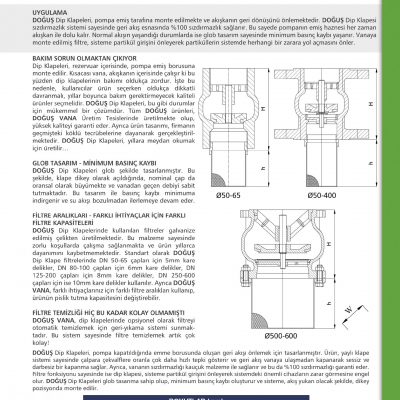

Dip Klapesi

DVD Dip Klapeleri, pompa kapatıldığında emme borusunda oluşan geri akışı önlemek için tasarlanmıştır.

Ürün, yaylı klape sistemi sayesinde hızlı tepki gösterir ve sessiz ve darbesiz bir kapanma sağlar.

Ayrıca, vananın sızdırmazlığı kauçuk malzeme ile sağlanır ve bu da %100 sızdırmazlığı garanti eder.

Filtre fonksiyonu sayesinde ise dip klapesi, sisteme partikül girişini önleyerek sistemdeki önemli cihazların zarar görmesine engel olur.

DVD Dip Klapeleri glob tasarıma sahip olup, minimum basınç kaybı oluşturur ve sisteme, akış yukarı olacak şekilde, dikey pozisyonda monte edilir.



Anma Çapı
DN40-DN600
Anma Basıncı
PN10-40
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz


Aksesuarlar
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

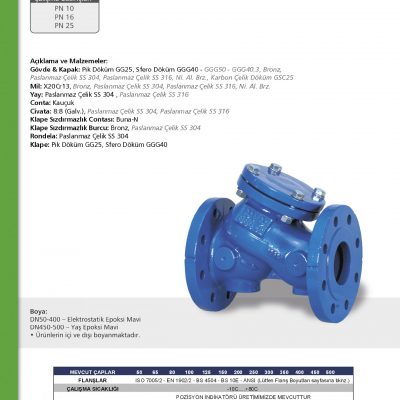

Lift Tipi

DVD Lift Çekvalflerinde, giriş basıncının artmasıyla hareket eden bir klape mekanizması bulunur. Giriş basıncında azalma yaşandığında, geri akış vanaya ulaşmadan klape kapanır.

Vananın klape hareket yolunun kısa olması dolayısıyla, klape çok hızlı tepki verebilir. Bu da, sistemdeki darbe riskini azaltır.

DVD Lift Çekvalfleri, merkezden kılavuzlu yay mekanizmasına sahiptir ve klape sızdırmazlık yüzeyi kauçuktur. Vana gövdesindeki sızdırmazlık yüzeyi ise bronz veya opsiyonel paslanmaz çelik olup, bu yüzey değiştirilebilmektedir.

Vana, istenildiğinde pozisyon indikatörü ve limit switch ile donatılabilmekte ve gövde, boru hattından sökülmeden vanaya bakım yapılabilmektedir.



Anma Çapı
DN50-DN500
Anma Basıncı
PN10-25
L Boyu Standardı
Gövde Malzeme Alternatifleri
Sfero Döküm
Karbon Çelik
Paslanmaz Çelik
Nikel Alüminyum Bronz


Aksesuarlar
Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI
